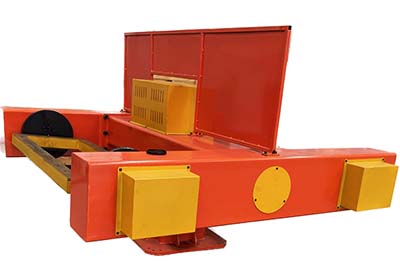

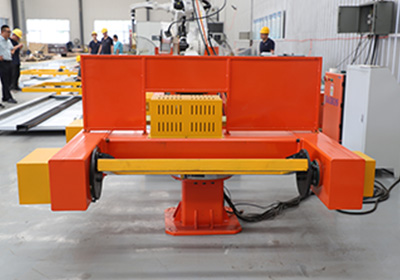

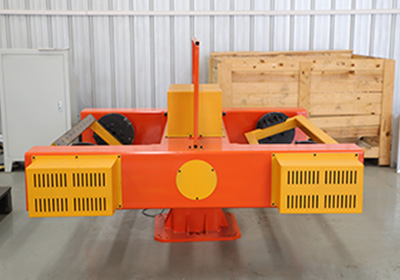

產品結構：尾部支座、主軸、小軸、隨動軸、擋光板、減速機、承載平臺、焊接電源等
技術參數：
| 型號 | CPX-20 | |
| 額定負載 | 2000kg | |
| 變位回轉直徑 | 1000mm | |
| 換位回轉直徑 | 3800mm | |
| 第一軸回轉角度 | ±180° | |
| 第二軸翻轉角度 | ±180° | |
| 第三軸翻轉角度 | ±360° | |
| 第一軸額定回轉速 | 55°/S | |
| 第二軸額定翻轉速 | 55°/S | |
| 第三軸額定翻轉速 | 15°/S | |
| 重復定位精度 | ±0.1mm | |
| 變位軸心高度 | 750mm | |
| 回轉盤高度 | 420mm | |
| 供電等級 | 三相200V,±10% 50HZ | |
| 絕緣等級 | H | |
技術優勢：
1、產品接口標準，可以快速結合各種類型夾具，精度較高；
2、具備良好的旋轉精度，適合于焊縫分布在多個面的大型工件焊接，可實現360度自動翻轉，完成復雜焊縫的呈現，提高了焊槍的可達性；
3、采用高精度減速機，在承載能力范圍內重復精度高；
4、維護保養便捷，使用壽命長；
